CİHAN CME SERIES MARINE ARPA RADAR  (High-end IMO Radar)

12.5KW/25KW X-Band ARPA Radar With IMO certification


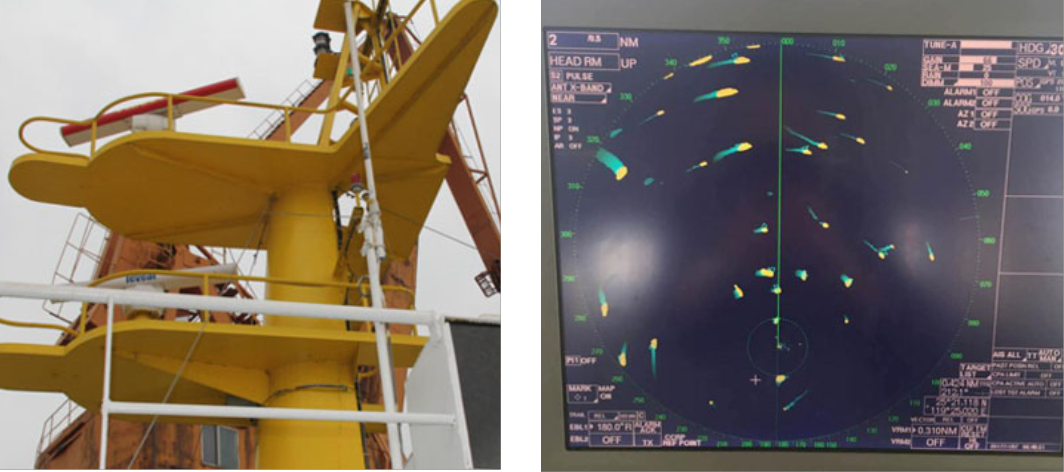

INTRODUCTION

CME2023 series IMO maritime radar is a high-performance marine navigation radar independently developed by our company, which conforms to the latest international specifications and standards of marine radar such as iec60945 and iec62388. CME2023 series ARPA radars have passed the CCS product type approval demonstration and obtained the B mode (product type approval certificate) and D mode (production quality assurance certificate) of European Union (EC) marine equipment (MED). It is a high-end navigation radar suitable for all kinds of ships.

CME2023 series radar has excellent small target detection performance. It also has a very good detection ability for targets with RCS as small as 1.0 m2. The radar adopts the unique sea clutter, rain clutter suppression algorithm, CFAR processing, relative and true wake, ARPA collision avoidance, trial operation ship, and other functions so that the series of radars can directly replace the foreign well-known brand of ocean level medium and high-end radars.

Excellent performance, reliable quality, comprehensive service, higher cost performance, Yonzoe radar is worthy of your trust and selection!

FEATURES

●Unique noise reduction, wave clutter, and rain clutter suppression technology. Excellent performance in small targets detection, far in distance.

●Image enhancement function ensures small target display, fuller and clearer.

●0.125nm ~ 96.0nm up to 14 ranges, supporting multiple display modes.

●Six pulse options, S1, S2, M1, M2, M3, and L, ensure the best combination of resolution and distance.

●200 ARPA targets and 1000 AIS targets are displayed, and the fusion display of the two is supported.

●Relative to the ground wake function, as well as vector display, it is convenient to identify the moving state of the mobile ship.

●Rich navigation aids, supporting 200 waypoints and 30 route planning.

●Complete equipment self-check function, automatic fault alarm, modular structure of the whole machine, convenient for maintenance and repair.

●Chinese and English menus are supported, with Chinese and English keyboard options.

●Optional built-in radar performance monitor, easy to install.


Antenna & Scanner Unit



Name

Parameters

Output frequency

9410±30MHz

Output power(peak)

CME12MP

CME25MP

12.5kW

25.0kW

Antenna

Type

Slotted waveguide array

Polarization

Horizontal

Model

CME12

CME20

CME24

Length

4ft (1.2m)

6.5ft(2m)

8ft (2.4m)

Beam width(H)

1.85°

1.25°

0.95°

Beam width(V)

22°

22°

22°

Sidelobe within±10°

-24dB

-28dB

-28dB

Sidelobe outside±10°

-30dB

-32dB

-32dB

Rotation

24rpm

Pulse length

0.075μs；0.15μs；0.3μs；0.5μs；0.7μs；1.2μs

Pulse repetition frequency

500/600Hz；1000Hz；1500Hz;3000Hz

IF

60MHz

Minimum range

25m

Range discrimination

25m

Range accuracy

1% of maximum range in use or 30m, which is greater

Bearing accuracy

≤1°

Environmental conditions

Ambient temperature

-25℃～+55℃

IEC 60945 Ed.4

Storage temperature

-30℃～+70℃

IEC 60945 Ed.4

Waterproof

IPX6

IEC 60529

Performance monitor（*RPM-Xis an optional）

Frequency

9410±45MHz


Input power

+8dBm～+28dBm


Input pulse length

≥1μs


Output power(second pulse)

-56dBm～-36dBm


Step level

+9 dB～-11dB

First to second pulse

Temperature

-30℃～+80℃







Display & Processor Unit

Name

Parameters

Note

Display size,model





19.0"

23.1"

Effective radar diameter

290mm

(CAT2/3)

340mm

（CAT1/2/3）



Resolution

1280×1024

1600×1200



Color

Yellow,Green,echoes in 32 levels





Range unit

(NM) or (kM)



Display mode

Head up relative motion;

Head up true bearing relativemotion;

North up relative motion;

North up true motion;

Course up relative motion;

Stem up relative motion



Relative or true trails

15s-25minselectable





Target track

Max200ARPA target;0.1NM～24NM



Auto or manual

AIS

1000targets

IMO SN/Circ.217;

IEC/PAS 60936-5



Radar map

NAVLINE,waypoints,shorelines,buoys,etc.



Range（NM）

0.125

0.25

0.5

0.75

1.0

1.5

2

3

6

12

24

32

48

96

No.of rings

5

5

5

5

6

5

4

6

6

6

6

4

6

8

Ring interval（NM）

0.025

0.05

0.1

0.25

0.25

0.25

0.5

0.5

1

2

4

8

8

12

Interface

COMPASS;NAVIGATOR;LOG;AIS; VDR;ARPA;DATA;ALARM;RJ45



Power

Monitor



11OVAC(85～13OV)-2.0A

220VAC(170～260V)-1.0A

With‘D’for DC


24VDC(18～36V)-1.0A

Processor



110VAC(85～130)-4.0A

220VAC(170～260)-2.0A

With‘D’for DC


24VDC(18～36V)-20A

Working Environment

Ambient temperature

-15℃～+55℃

IEC 60945

Storage temperature

-30℃～+70℃

IEC 60945

Waterproof

IPX0






GİRİŞ

CME2023 serisi IMO deniz radarı, şirketimiz tarafından bağımsız olarak geliştirilen, iec60945 ve iec62388 gibi deniz radarlarının en son uluslararası spesifikasyonlarına ve standartlarına uygun, yüksek performanslı bir deniz navigasyon radarıdır. CME2023 serisi ARPA radarları, CCS ürün tipi onay gösterimini geçmiş ve Avrupa Birliği (EC) deniz ekipmanlarının (MED) B modu (ürün tipi onay sertifikası) ve D modu (üretim kalite güvence sertifikası) almıştır. Her türlü gemiye uygun üst düzey bir seyir radarıdır.

CME2023 serisi radar, mükemmel küçük hedef tespit performansına sahiptir. Ayrıca 1.0 m2 kadar küçük RCS'li hedefler için çok iyi bir tespit kabiliyetine sahiptir. Radar, benzersiz deniz dağınıklığı, yağmur dağınıklığı bastırma algoritması, CFAR işleme, göreceli ve gerçek uyandırma, ARPA çarpışmadan kaçınma, deneme operasyon gemisi ve diğer işlevleri benimser, böylece radar serisi, yabancı tanınmış okyanus seviyesi markasının yerini alabilir. orta ve üst seviye radarlar.

Mükemmel performans, güvenilir kalite, kapsamlı hizmet, daha yüksek maliyet performansı, Yonzoe radarı güveninize ve seçiminize layık!

ÖZELLİKLERİ

●Benzersiz gürültü azaltma, dalga dağınıklığı ve yağmur dağınıklığı bastırma teknolojisi. Uzak mesafedeki küçük hedeflerin tespitinde mükemmel performans.

●Görüntü geliştirme işlevi, küçük hedef görüntüsünün daha dolu ve net olmasını sağlar.

●0.125nm ~ 96.0nm 14 aralığa kadar, çoklu görüntüleme modlarını destekler.

●Altı darbe seçeneği, S1, S2, M1, M2, M3 ve L, çözünürlük ve mesafenin en iyi kombinasyonunu sağlar.

●200 ARPA hedefi ve 1000 AIS hedefi görüntülenir ve ikisinin füzyon gösterimi desteklenir.

●Yerden uyandırma fonksiyonuna ve vektör gösterimine göre, hareketli geminin hareket durumunu belirlemek uygundur.

●200 yol noktası ve 30 rota planlamayı destekleyen zengin navigasyon yardımcıları.

●Komple ekipman kendi kendine kontrol fonksiyonu, otomatik arıza alarmı, tüm makinenin modüler yapısı, bakım ve onarım için uygun.

●Çince ve İngilizce klavye seçenekleri ile Çince ve İngilizce menüler desteklenmektedir.

●Opsiyonel dahili radar performans monitörü, kurulumu kolay.



                Radar Anten & Tarayıcı Birimi Özellikleri


   Çıkış Frekansı

9410 ±30 MHz

   Çıkış Gücü (Tepe)



CME12MP



CME25MP

12.5 KW

25.0KW

   Anten

   Tip

Kanallı dalga kılavuzu sırası

   Polarizasyon

    Yatay

   Radyatör Tipi;

CME12

CME20

CME24

   Uzunlukları

4ft(1.2m)

6.5ft (2m)

8ft (2.4m)

   Yatay Işın Genişliği

1.85°

1.25°

1.95°

   Dikey Işın Genişliği

20°

20°

20°

   Yan lob, ± 10 ° dahilinde

-24dB

-28dB

-28dB

   Yan lob, dışarda ± 10 °

-30dB

-32dB

-32dB

   Rotasyon

24rpm

   Pulse genişliği

0.075us;0.15us;0.3us;0.5us;0.7us;1.2us

   Pulse Tekrar Frekansı

500Hz;1000Hz;1500Hz;3000Hz

   IF (Merkez Frekans)

60MHz

   Minimum Algılama Aralığı

Within 25m

   Menzil Ayrımcılığı

Within 25m

   Aralık hassasiyeti

1% MR or 30M

MR Max =. menzil

   Rulman Doğruluğu

≤1°



Radar Çevre



   Çalışma sıcaklığı

-25 ° C ~ + 55 ° C

IEC 60945 Ed.4

   Saklama derecesi.

-30 ° C ~ + 70 ° C

IEC 60945 Ed.4

   Su geçirmez

IPX6

IEC 60529

Radar Performans İzleyicisi (RPM-X)



   Frekans

9410 45MHz



   Giriş Gücü

+ 8 ~ + 28dBm



   Giriş palse uzunluğu

≥1us



   Çıkış gücü (2. pulse)

-56 ~ -36dBm



   Basamaklı voltaj seviyesi

+ 9 ~ + 11dB

1st pulse to 2nd pulse

   Çalışma Sıcaklığı

-30 ° ~ 80 ° C



Radar Ekran ve İşlemci Birimi



Öğeler



Parametreler

 Not

Ekran Boyutu



CME19D



CME20D



CME23D



* Blank for AC power ‘D’ for DC power

19.0”

20.1”

23.1”

Etkili Çap

290mm

295mm

340mm



Çözünürlük

1280x1024

 1600x1200

1600x1200



Arayüzler

Giriş: Pusula; Navigator; Log; AIS

Çıkış: VDR; TT DATA; Alarm





Aralık Birimi

NM veya km



Sunum modu

Head-up RM; Head-up TB RM;

North-up RM; North-up TM;

Course-up RM; Stern-up RM







Göreceli iz  veya zemin üzerinde iz

15 saniye-25 dakika uzunluğu isteğe bağlı



TT

0.2-24 NM'de 100 hedef

Auto or Manual Acquisition

AIS

1000 hedef kapasite

IMO SN/Circ.217:

IEC/PAS 60936-5

Radar Harita

Nav hatları, kıyı şeritleri, şamandıralar, vb.



Aralık skalaları (NM)

0.125

0.25

0.5

0.75

1.0

1.5

2

3

6

12

24

32

48

96

VRM

5

5

5

5

4

6

4

6

6

6

6

4

6

8

Zil aralığı (NM)

0.025

0.05

0.1

0.25

0.25

0.25

0.5

0.5

1

2

4

8

8

12



Arayüzler

Giriş

PUSULA; NAVIGATOR LOG, AIS







Çıkış

VDR; TT VERİLERİ; ALARM;
